CBK系列齒輪泵屬于高壓齒輪泵,是液壓系統中的液壓動力元件。它采用了承載能力高的DU軸承、高強度鋁合金殼體結構。具有壓力高、轉速范圍寬、排量規格多、體積小、重量輕、工作可靠、維修方便等特點。作為動力源廣泛用于工程機械、起重運輸機械和礦山機械等液壓系統中。
CBK系列齒輪泵除單泵、雙泵頑皮,還可組成三聯、四聯泵,并可帶安全閥,供主機任意選用。

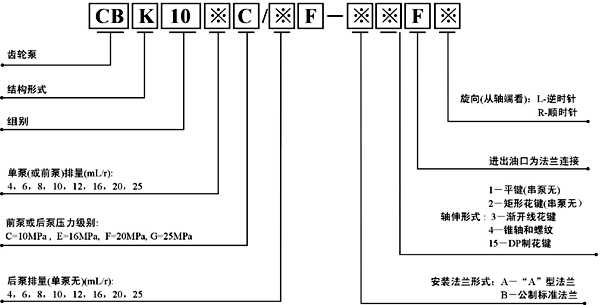

CBK系列齒輪泵型號:

|
型 號 |
理論排量 (mL/r) |
壓力(MPa) |
轉速(r/min) |
工作油液(m㎡/s) | 工作油溫(℃) | 工作油液過濾精度(μm) | 額定工況下容積效率(%) |
重量 (kg) |
|||||
|
額定 |
最高 |
額定 |
最高 |
最低 |
|||||||||
|
CBK1004 |
4.25 |
10 16 20 25 |
28 |
3500 |
4000 |
1400 |
20~43液壓油 | -20~80 | ≤25 | ≥90 |
3.6 |
||
|
CBK1006 |
6.4 |
28 |
3500 |
4000 |
1400 |
3.65 |
|||||||
|
CBK1008 |
8.1 |
28 |
3500 |
4000 |
1400 |
3.77 |
|||||||
|
CBK1010 |
10 |
28 |
3000 |
3500 |
1200 |
3.88 |
|||||||
|
CBK1012 |
12.6 |
28 |
3000 |
3500 |
1200 |
3.99 |
|||||||
|
CBK1016 |
15.9 |
28 |
2000 |
3000 |
1000 |
4.14 |
|||||||
|
CBK1020 |
19.9 |
10 16 20 |
25 |
2000 |
3000 |
1000 |
4.34 |
||||||
|
CBK1025 |
25 |
10、16 |
20 |
2000 |
2500 |
800 |
4.67 |
||||||
注:1.由上述單泵可組成三十六個規格的雙聯泵,具體型號參照雙聯泵外形安裝連接尺寸附表。
2.用戶選用三聯以上(含三聯)的多聯泵,具體要求請與我公司技術部門聯系。
3.油液最高污染等級:按GB/T14039之20/17。
4.非額定工況下(壓力、轉速)的容積效率值參見工作性能曲線。
5. 泵輸入功率計算公式:
