電磁換向閥的圖形符號及其意義？
P表示壓力的入口,A\B是出口,R\S排氣口,T表示截止不通,箭頭的表示介質的流向
圖形符號的含義一般如下：
(1)用方框表示閥的工作位置，有幾個方框就表示有幾“位”;
(2)方框內的箭頭表示油路處于接通狀態，但箭頭方向不一定表示液流的實際方向;
(3)方框內符號“┻”或“┳”表示該通路不通;
(4)方框外部連接的接口數有幾個，就表示幾“通”;
(5)一般，閥與系統供油路或氣咱連接的進油口/進氣口用字母p表示;閥與系統回油路/氣路連通的回油/回氣口用(有時用o)表示;而閥與執行元件連接的油口/氣口用a、b等表示。有時在圖形符號上用l表示泄漏油口
(6)換向閥都有兩個或兩個以上的工作位置，其中一個為常態位，即閥芯未受到操縱力時所處的位置。圖形符號中的中位是三位閥的常態位。利用彈簧復位的二位閥則以靠近彈簧的方框內的通路狀態為其常態位。繪制系統圖時，油路/氣路一般應連接在換向閥的常態位上。

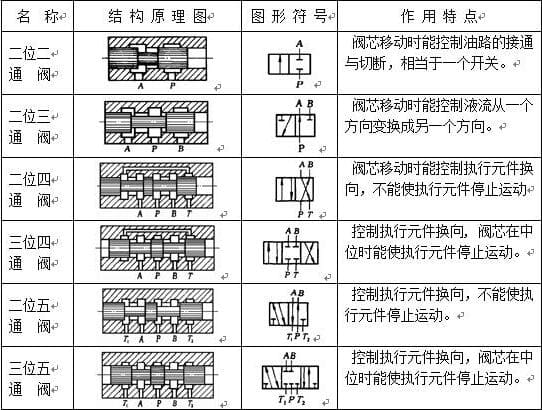

電磁換向閥的圖形符號及其意義，包括二位二通閥，二位三通閥，二位四通閥，三位四通閥，三位五通閥；無錫海萬專業電磁換向閥生產廠家，提供多種型號，產品圖片，原理圖，結構圖；廠家直銷，價格實惠，質保一年，歡迎來電咨詢！
