一、產品描述
K23Jk-50TW截止換向閥:K23J-W系列是二位三通管接截止式換向閥。該閥結構合理,動作可靠,維修方便,尤其適用于較為惡劣的工作環境。分電控和氣控兩種。
閥體主要材料為鋁合金,重量輕。密封件采用耐磨橡膠,壽命長。適合于鋼鐵,礦山,冶金等行業沖床、磚機用。
工作壓力為:0.2~0.8MPa。閥體上有三個口,分別為:P(進氣口)、A(工作口)、O(排氣口)。工作狀態為:線圈不通電時,P與A不相通;線圈通電時,P與A相通。電壓AC:380 220 110 36 DC:220 110 24
標準:國標工作溫度:常溫;
壓力環境:低壓;
密封形式:軟密封型;
公稱通徑:φ8~57(mm);
連接形式:螺紋;
材質:鋁;

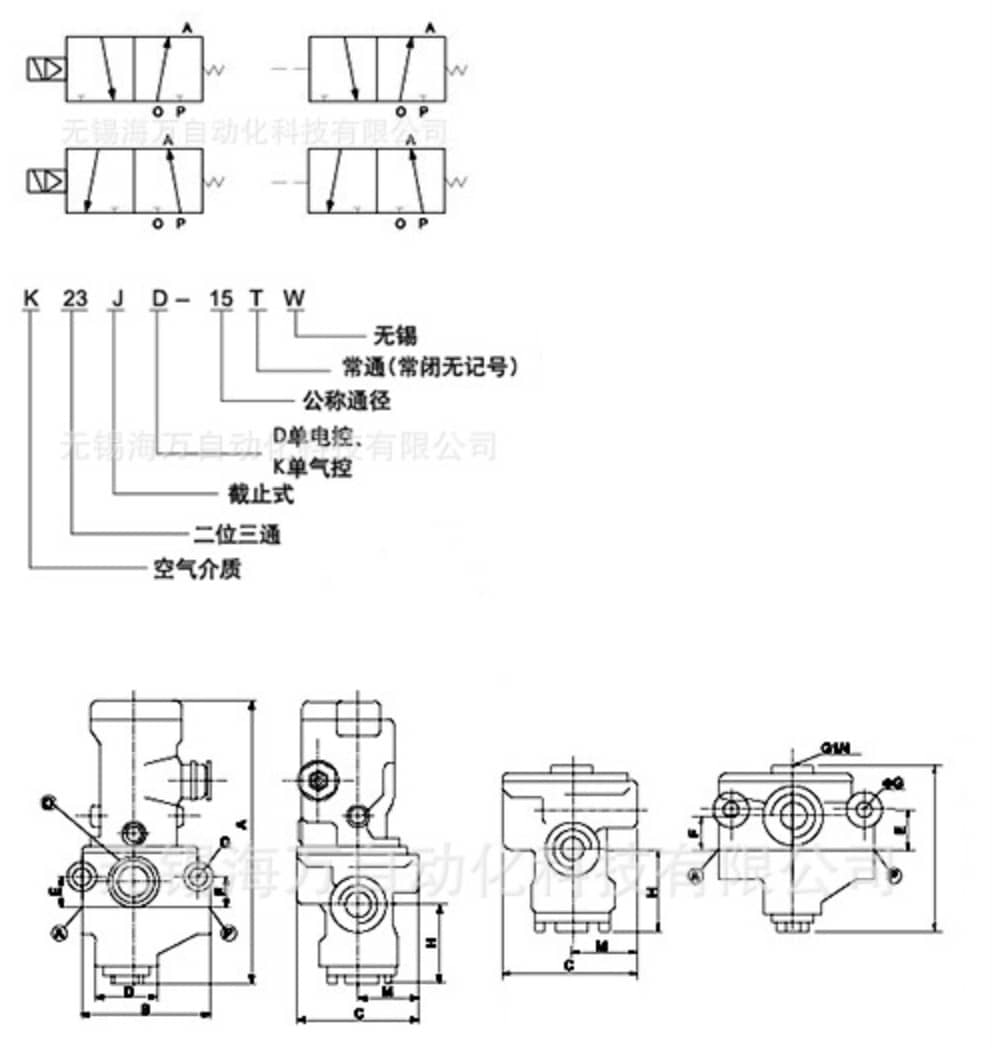

二、產品尺寸圖

三、產品型號與參數-K23Jk-50TW截止換向閥
| 型號 |
公稱通徑 |
接管螺紋 |
A |
B |
C |
D |
E |
F |
G |
H |
M |
L |
| (英制) |
(公制) |
| K23J8W,K23J-8TW |
Φ8 |
G1/4 |
M12×1.5 |
180 |
96 |
78 |
73 |
17 |
16.5 |
Φ9 |
45 |
39 |
85 |
| K23J10W,K23J-10TW |
Φ10 |
G3/8 |
M16×1.5 |
| K23J15W,K23J-15TW |
Φ15 |
G1/2 |
M20×1.5 |
| K23J20W,K23J-20TW |
Φ20 |
G3/4 |
M27×2 |
195 |
113 |
89 |
82 |
113 |
21 |
Φ9 |
52 |
38 |
105 |
| K23J25W,K23J-25TW |
Φ25 |
G1 |
M33×2 |
| K23J32W,K23J-32TW |
Φ32 |
G1/4 |
M42×2 |
268 |
165 |
121 |
118 |
37 |
46 |
Φ13 |
75 |
46 |
170 |
| K23J40W,K23J-40TW |
Φ40 |
G1/2 |
M46×2 |
| K23J50W,K23J-50TW |
Φ57 |
G2 |
M60×2 |
| 型號 參數 |
K22J-8(T)W |
K22J-10(T)W |
K22J-15(T)W |
K22J-20(T)W |
K22J-25(T)W |
K22J-32(T)W |
K22J-40(T)W |
| 流量(m3/h) |
5 |
|
|
|
|
|
|
| 有效截面積S值(mm2) |
20 |
|
|
|
|
|
|
| 泄流量(mL/min) |
≤50 |
≤100 |
≤200 |
≤200 |
| 換向時間 |
≤0.04 |
≤0.05 |
≤0.10 |
≤0.15 |
| 切換頻率(Hz) |
≥10 |
≥8 |
≥4 |
≥3 |
| 工作壓力(MPa) |
0.2-0.8 |
| 電壓(V) |
AC:380,220,110,36;DC:220,110,24 |
| 環境溫度(℃) |
-100 |
四、安裝與使用
1.使用前注意檢查組件在運輸過程中是否損壞,然后安裝使用;
2.安裝時請注意氣體流動方向及接管牙型是否正確。使用介質必須經過濾芯過濾;
3.請注意安裝條件是否符合技術要求(如“工作壓力”、“使用溫度范圍”等),然后安裝使用;
4.盡量避免在震動的環境下使用,并注意低溫下的防凍措施;
5.連接主管路時,注意止泄帶纏繞不可超過接頭牙端面,并注意清除管路接頭內的粉塵、鐵屑等贓物;
6.安裝時先將底座墊片壓入底座,然后將底座與閥體用所配螺釘連接,暫時未用到的安裝位置可壓入底座墊片后用所附盲蓋密封,待系統擴充時再將盲蓋取下裝入相應電磁閥;
7.請注意防塵,拆下不用時應在進、出氣口裝防塵套。
