23QDF10K/315E110二位三通電磁換向閥

一、23QDF系列電磁換向閥概述

23QDF10K/315E110二位三通電磁換向閥:無錫海萬生產的23QDF系列電磁換向閥主要用于二通插裝液壓系統中，實現無泄露先導控制，在滿足流量-壓降特性要求時，也可作為其他執行機構的方向控制元件用。本型閥的閥芯采用優質高精度鋼球，無軸向密封長度，換向過程中不存在液壓造成的徑向卡緊，故而換向可靠，反應快。通徑6mm的閥有兩種連接尺寸，分別符合DIN24340和ISO4401標準。球式電磁換向閥又稱電磁換向球閥。由于本型閥的結構特點以及選用耐蝕性能優良的材料，采用特殊的工藝處理，使它廣泛適用于以礦物油，乳化液、高水基液壓液為介質的系統中。

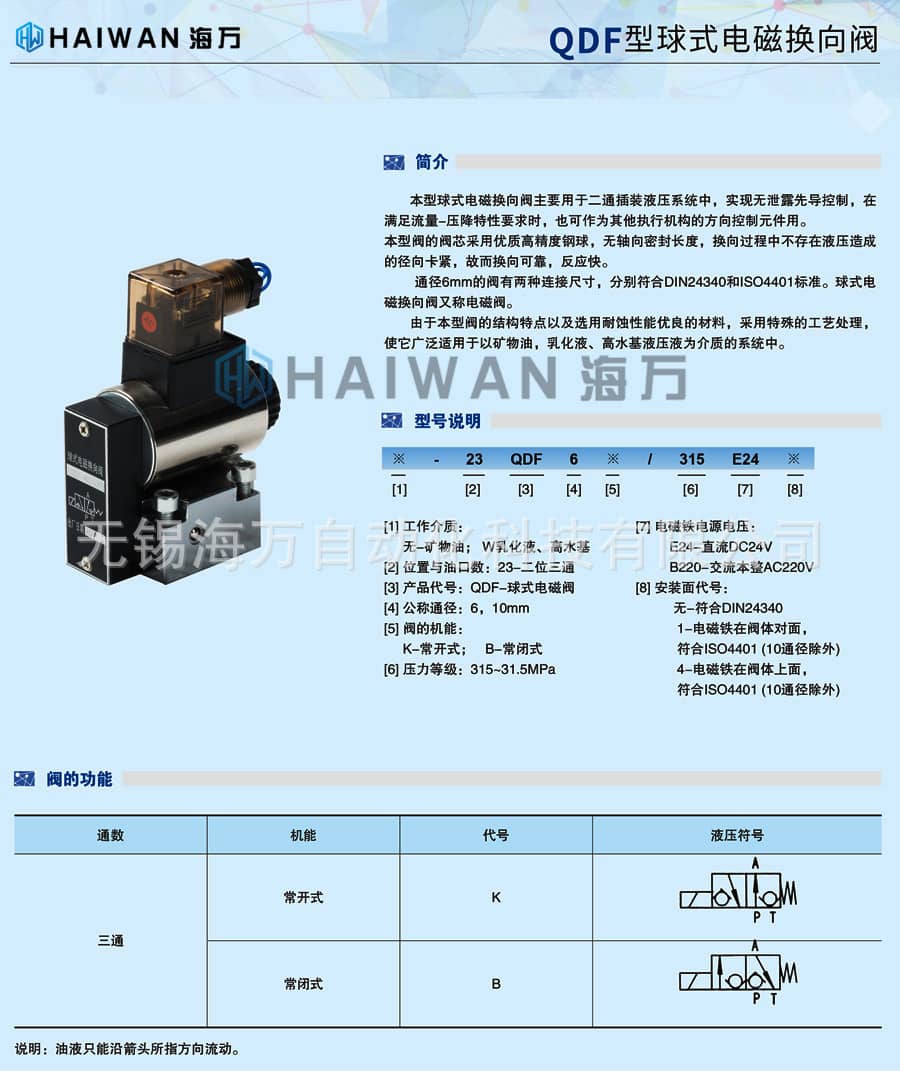

二、23QDF系列電磁換向閥型號說明

1 工作介質：    省略一礦物油      W一乳化液或高水基液體
2 位置通路數：   23一二位三通   或   24-一二位四通
3 球式電磁換向閥代號: QDF
4 公稱通徑：      6一NG6mm        l0一NGl0mm
5 機能代號：      K一常開           B一常閉
6 額定工作壓力： 315一31.5MPa
7 額定工作電壓： E24一24VDC    Ell0一ll0VDC    E220一220VDC    Bll0一ll0VAC    B220一220VAC
8 安裝面代號：
      省略一標準型，符合DIN24340-A8    2―二型，符合TG016平蓋板
       3―三型，符合IS07368 TG016蓋板   4―四型，符合IS04401-AB-03-4-A

23QDF10K/315E110二位三通電磁換向閥

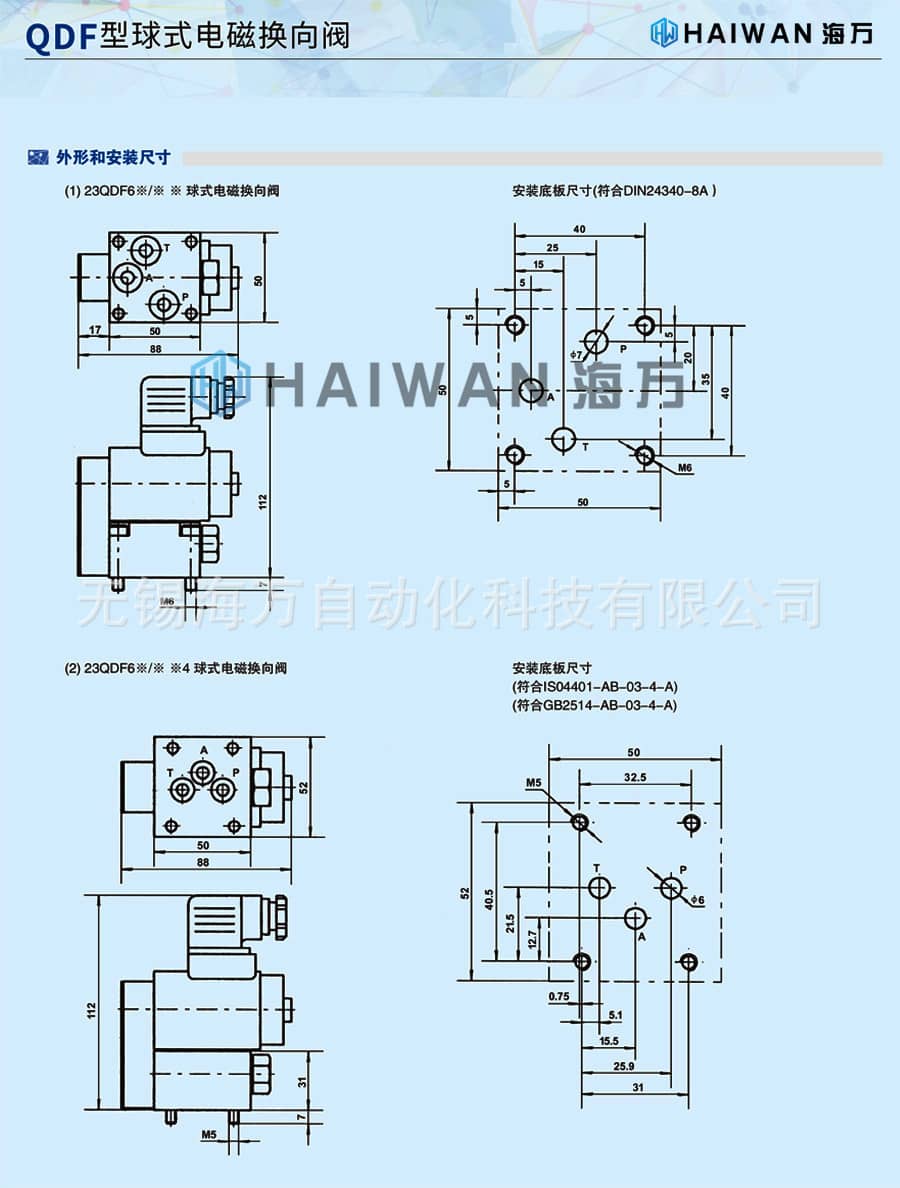

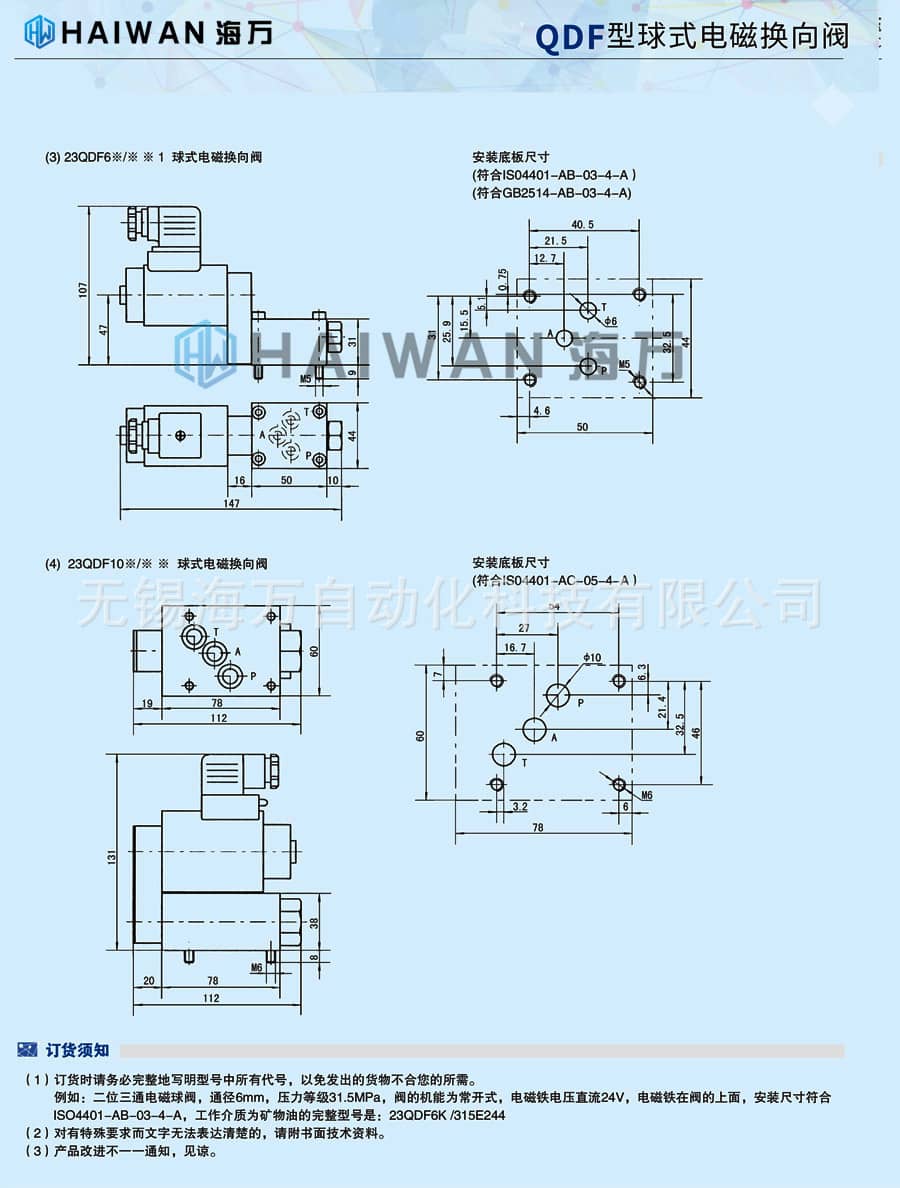

三、23QDF系列電磁換向閥外形及安裝尺寸圖

四、23QDF系列電磁換向閥工作環境
