DB10-1-30先導式溢流閥

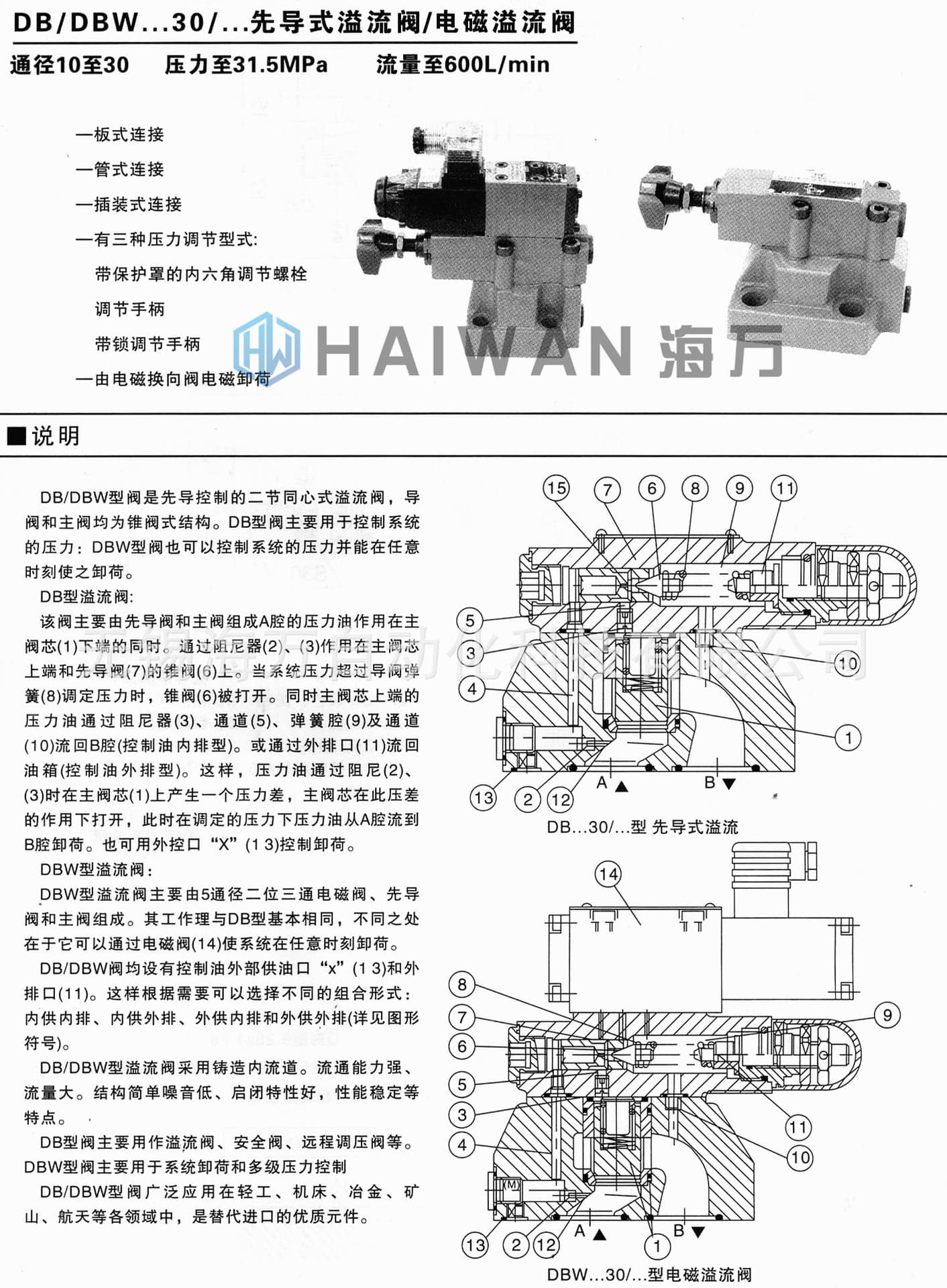

一、產品概述

DB10-1-30先導式溢流閥：DB/DBW型閥是先導控制的二節同心式溢流閥，導閥和主閥均為錐閥式結構。DB型閥主要用于控制系統的壓力：DBW型閥也可以控制系統的壓力并能在任意時刻使之卸荷。

DB型溢流閥:

該閥主要由先導閥和主閥組成A腔的壓力油作用在主閥芯(1)下端的同時。通過阻尼器(2)、(3)作用在主閥芯上端和先導閥(7)的錐閥(6)上。當系統壓力超過導閥彈簧(8)調定壓力時，錐閥(6)被打開。同時主閥芯上端的壓力油通過阻尼器（3）、通道(5)、彈簧腔（9)及通道(10)流回B腔(控制油內排型)?；蛲ㄟ^外排口(11)流回油箱(控制油外排型)。這樣，壓力油通過阻尼(2)、(3)時在主閥芯(1)上產生一個壓力差，主閥芯在此壓差的作用下打開，此時在調定的壓力下壓力油從A腔流到B腔卸荷。也可用外控口“X”(1 3)控制卸荷。

DBW型溢流閥：

DBW型溢流閥主要由5通徑二位三通電磁閥、先導閥和主閥組成。其工作理與DB型基本相同，不同之處在于它可以通過電磁閥(14)使系統在任意時刻卸荷。DB/DBW閥均設有控制油外部供油口“x”(1 3)和外排口(11)。這樣根據需要可以選擇不同的組合形式：內供內排、內供外排、外供內排和外供外排(詳見圖形符號)。

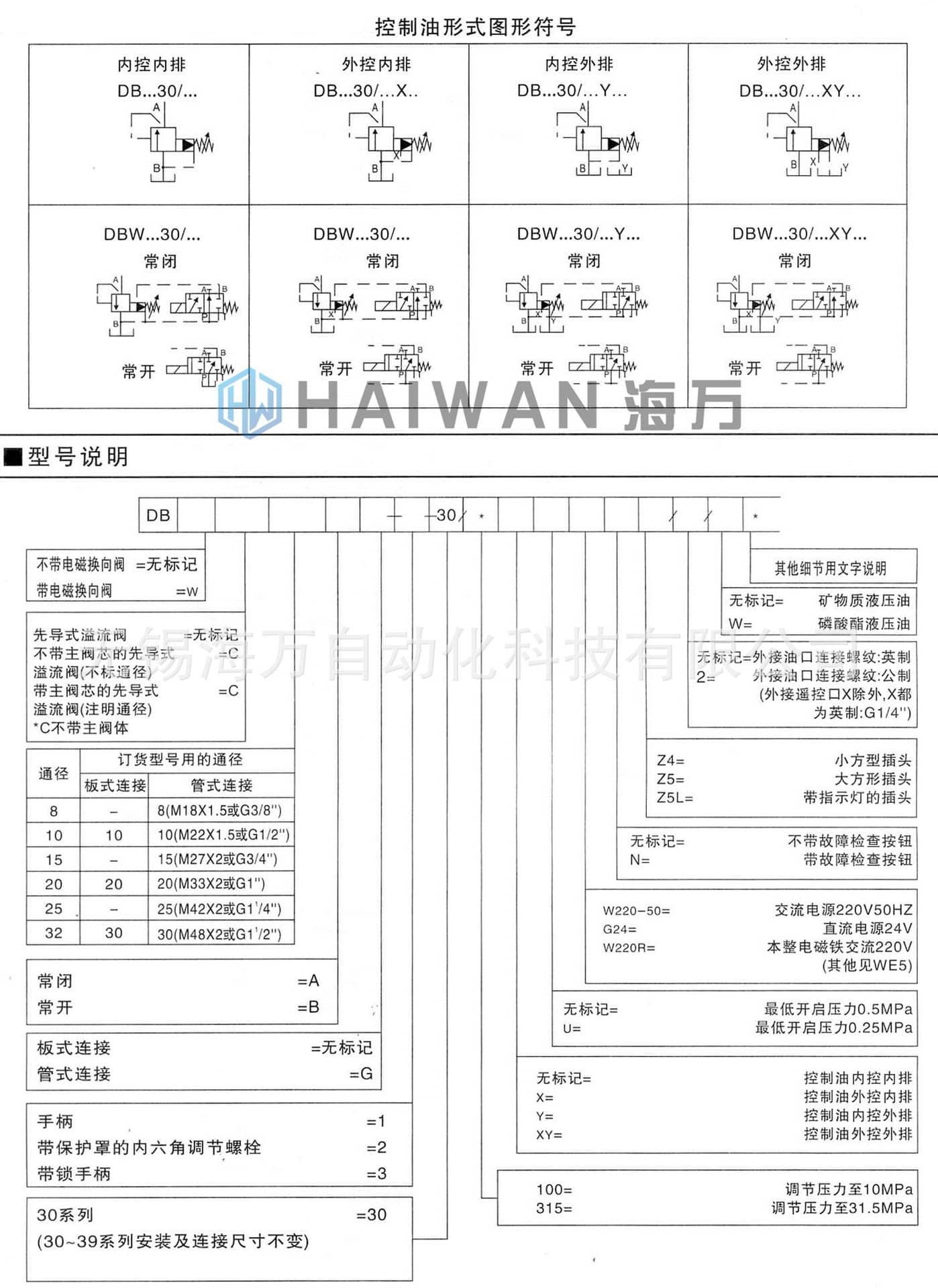

二、產品說明及型號大全

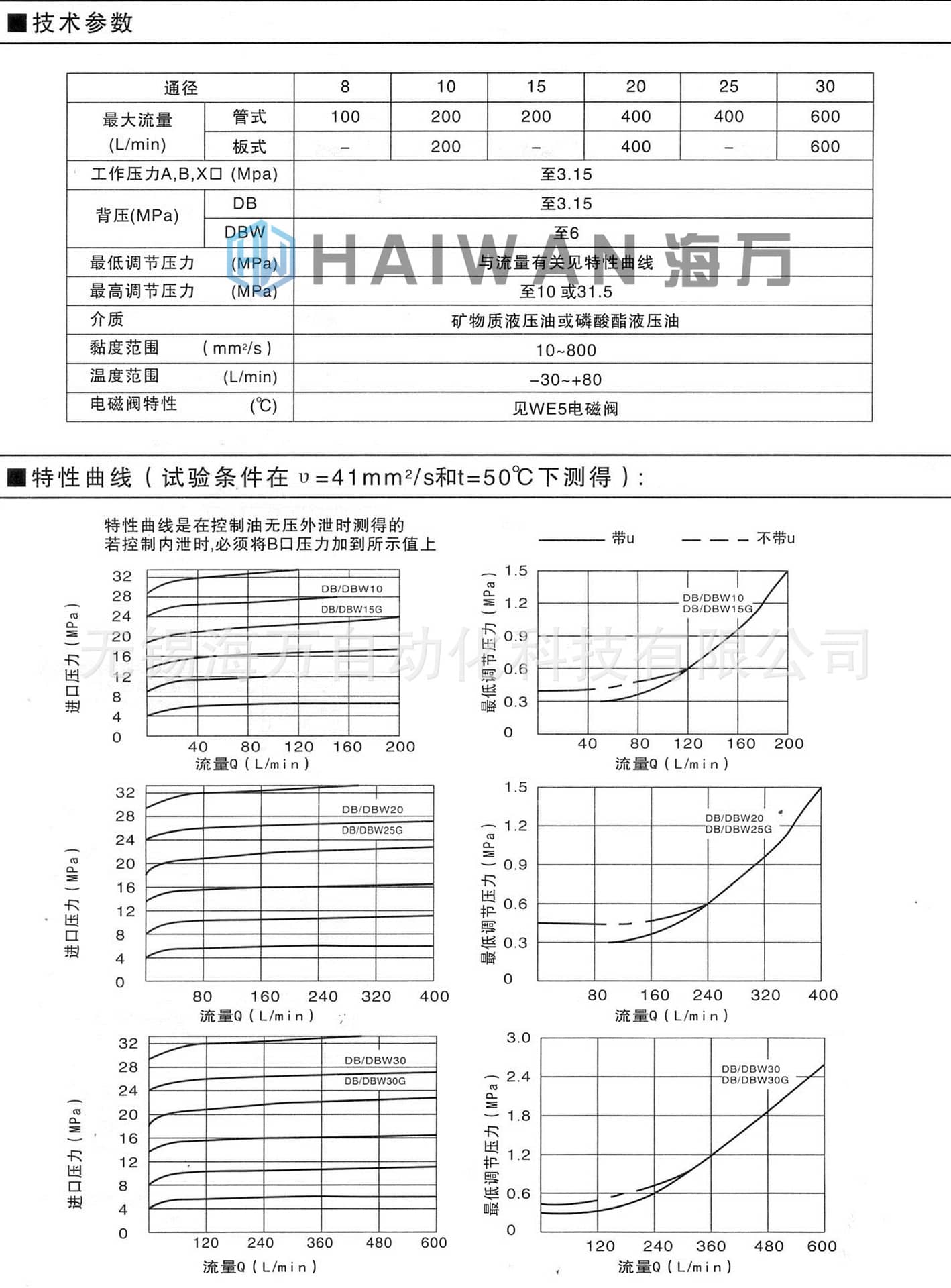

三、溢流閥技術參數

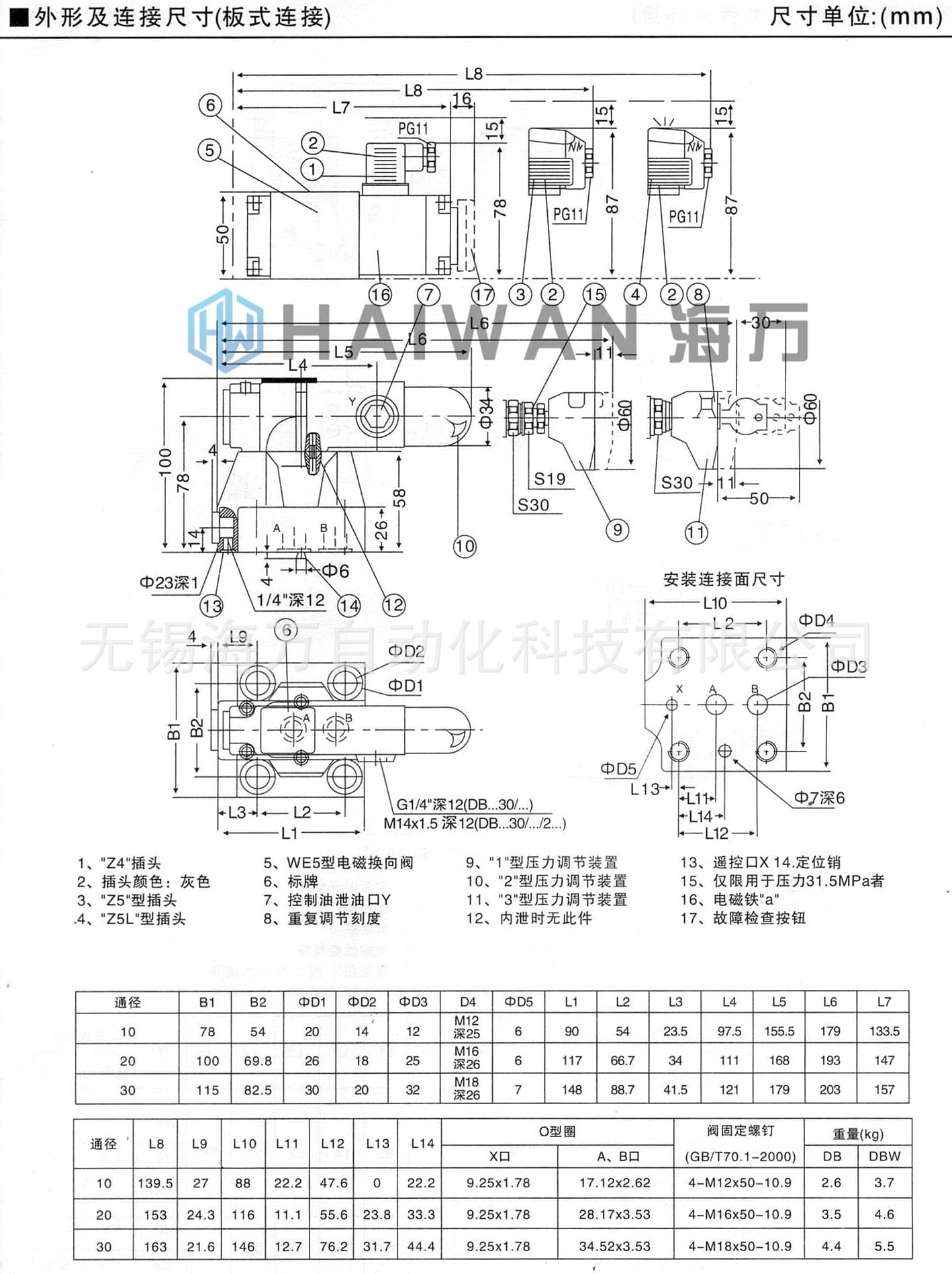

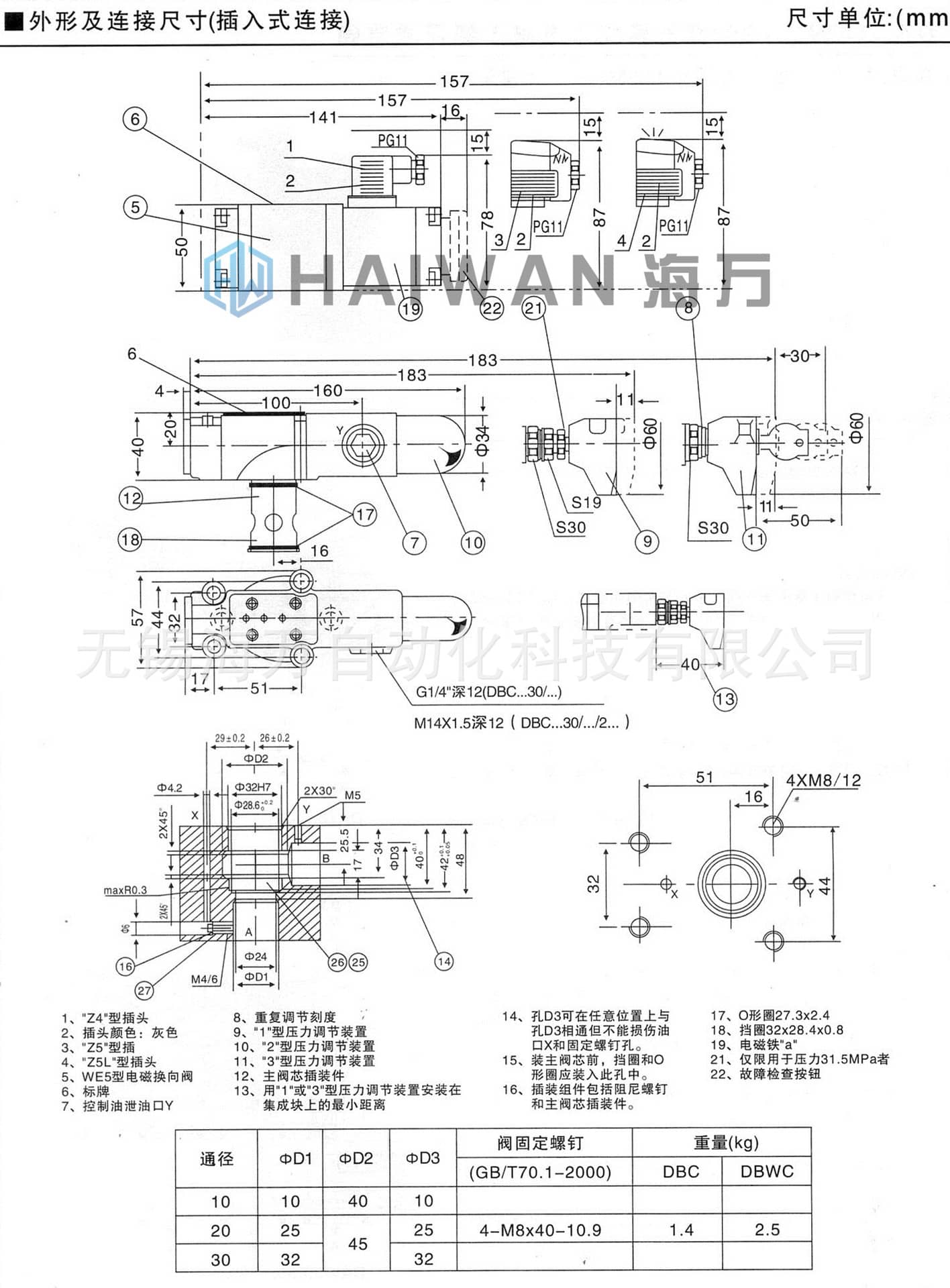

四、外形及連接尺寸

五、DB/DBW型電磁溢流閥特點

DB10-1-30先導式溢流閥：DB先導式溢流閥采用鑄造內流道。流通能力強、流量大。結構簡單噪音低、啟閉特性好，性能穩定等特點。

DB型閥主要用作溢流閥、安全閥、遠程調壓閥等。DBW型閥主要用于系統卸荷和多級壓力控制DB/DBW型閥廣泛應用在輕工、機床、冶金、礦山、航天等各領域中，是替代進口的優質元件。

DB10-1-30先導式溢流閥,無錫海萬專業先導式溢流閥生產廠家，提供多種DB先導式溢流閥型號,如DB10、DB20、DB30系列，包括產品圖，原理作用圖，結構尺寸圖；無錫海萬廠家直銷，價格實惠，質保一年，歡迎來電咨詢！
