RCB-10人字齒輪油泵

產品名稱：人字齒輪油泵
產品型號：RCB-10
產品分類： 齒輪油泵
產品品牌：無錫海萬
產品價格：面議

訂購電話: 18013426028

產品簡介

廠家現貨RCB-10人字齒輪油泵，RCB型人字齒輪油泵及裝置生產廠家，品牌：HAIWAN 海萬,人字齒輪油泵及裝置價格優惠，量大價優。本公司產品質量保證,價格優惠,品種齊全,銷往全國各地。

產品詳情

廠家現貨RCB-10人字齒輪油泵，RCB型人字齒輪油泵及裝置生產廠家，品牌：HAIWAN 海萬,人字齒輪油泵及裝置價格優惠，量大價優。

一、海萬齒輪油泵及裝置用途
RCB-10人字齒輪油泵及裝置用于稀油集中潤滑系統和液壓系統中。輸送粘度值為32～460cst的工業潤滑油、液壓油、石油、原油、重油以及無腐蝕性的其他液體介質。

二、型號意義

人字齒輪油泵3

三、性能結構優點
RCB-10人字齒輪油泵的工作部件采用人字齒輪，所以和其他齒輪油泵比較具有以下優點：
1. 結構緊湊同等流量的情況下，人字泵由于齒輪的螺旋角大，所以尺寸可以做的較小，使結構更加合理緊湊。
2. 工作平穩，噪音低人字齒輪的嚙合是一種平穩的嚙合，所以人字泵工作時，轉動平穩噪音低。
3. 自身具保護功能在系統主安全閥出現問題或油路堵塞時，由于人字泵自身帶有安全閥，可將泵排出的油直接回流到吸油側，從而可保護泵及系統不會因壓力超高而損壞。
4. 使用壽命長 由于人字泵的特殊結構形式使泵在工作時所受的疲勞載荷較小，從而增加了泵的使用壽命。
四、技術參數　　　　　

表1

人字齒輪油泵							人字齒輪油　泵裝置
型號	公稱流量l/min	公稱壓力MPa	轉數r/min	容積效率%	吸入高度mm	重量kg	型號	電動機			重量㎏
								型號	功率kw	轉數r/min
RCB-6.3	6.3	0.63	960	≥90	750	7.2	RBZ-6.3	Y90S-6	0.75	910	77.2
RCB-10	10						RBZ-10
RCB-16	16					15	RBZ-16	Y90L-6	1.1		62.5
RCB-25	25						R BZ-25
RCB-40	40					30	RBZ-40	Y112M-6	2.2	940	95.5
RCB-63	63						RBZ-63
RCB-100	100					46	RBZ-100	Y132M-6	5.5	960	118
RCB-125	125						RBZ-125
RCB-160	160					65	RBZ-160	Y160M-6	7.5	970	128
RCB-200	200						RBZ-200
RCB-250	250					70	RBZ-250	Y160M-6	11		140
RCB-315	315						RBZ-315	Y160L-6			206
RCB-400	400					70	RBZ-400	Y180L-6	15		285
RCB-500	500						RBZ-500
RCB-630	630					140	RBZ-630	Y200L-6	18.5		342
RCB-800	800					162	RBZ-800		22		388
RCB-1000	1000					180	RBZ-1000	Y225M-6	30	980	542
RCB-1250	1250					200	RBZ-1250	Y250M-6	37		634
RCB-1600	1600					459	RBZ-1600	Y280S-8	45	730	1215
RCB-2000	2000		730			468	RBZ-2000	Y315S-8	55		1368

表3

型號 項 目		RCB-40 RCB-63	RCB-100 RCB-125	RCB-160 RCB-200	RCB-250 RCB-315	RCB-400 RCB-500 RCB-600	RCB-800 RCB-1000	RCB-1250 RCB-1600	RCB-2000
型號 項 目		RBZ-40 RBZ-63	RCB-100 RBZ-125	RCB-160 RBZ-200	RBZ-250 RBZ-315	RBZ-400 RBZ-500 RBZ-600	RBZ-800 RBZ-1000	RBZ-1250 RBZ-1600	RBZ-2000
排油口	DN	32	50	65	80	100	125	150	200
	D	140	165	185	200	220	250	285	340
	D	100	125	145	160	180	210	240	295
	D	78	102	122	133	158	184	212	268
	n	4	4	4	8	8	8	8	8
	d	17.5	17.5	17.5	17.5	17.5	17.5	22	22
吸油口	DN	40	65	80	100	125	150	200	250
	D	150	185	200	220	250	285	340	395
	D	110	145	160	180	210	240	295	350
	D	88	122	133	158	184	212	268	320
	n	4	4	8	8	8	5	8	12
	d	17.5	17.5	17.5	17.5	17.5	22	22	22

注：所有法蘭連接尺寸按JB/T81《凸面板式平焊鋼制管法蘭》PN=1MPa的規定

表4　　　　　　　　　　　　　　　　 mm

尺寸型號	L	B	H	L1	L3	L2	L5	L4	B1	B2	H1	H2	H3	b	m	d	d1
RCB-6.3	248	95	128	128	25	14	60	－	105	80	91	73	12	5	16.3	14js7	12
RCB-10
RCB-16	318	110	165	146.5	28	20	80	50	132	100	114.5	93	18	5	18.3	16js7	11
RCB-25
RCB-40	280	214	312	190	36	28	68	40	142	110	130	105	18	6	22.8	20js7	14
RCB-63
RCB-100	289	208	368	203.5			70	45	180	142	155	123	20
RCB-125
RCB-160	343	256	428	243	50	40	96	60	186	146	182	145	24	8	28.3	25js7
RCB-200
RCB-250	460	340	500	320	58	50	130	90	204	160	188.5	144	27	10	35.5	32k7	15
RCB-315	480			330
RCB-400	512		503	350			160	120	220	180	230	178	30				16
RCB-500
RCB-630	550	360	600	370	82	70	180	130	230	200	242	190	32	12	43.3	40k7	19.5
RCB-800	596	380		396			200	140	280	230	242
RCB-1000	635		675	421			220	170			252		38
RCB-1250	635	485	695	421			220	190	290	240	275	213		16	54.3	50k7	22
RCB-1600	802	450	790	530	90		280	220	360	286	300	218	40
RCB-2000		480	800				310	250	390	316x	330	248	45		56.3	52k6

　　表5　　　　　　　　　　　　　　　　　　　 mm

型號 名稱	RCB-6.3	RCB-10	RCB-16	RCB-25
型號 名稱	RBZ-6.3	RBZ-10	RBZ-16	RBZ-25
吸油口d2	G1/2		G3/4	G1
排油口d3	G1/2		G3/4	G1

■ 外形尺寸

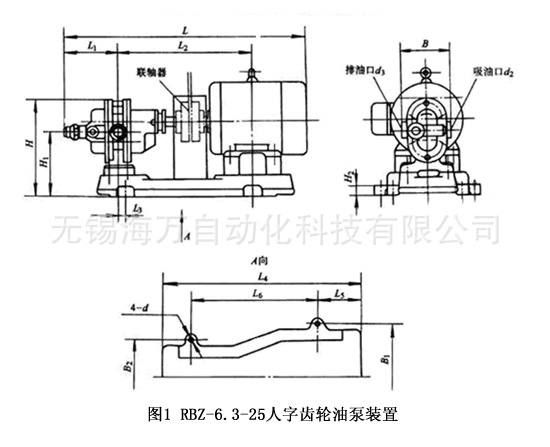

RBZ-6.3-25 人字齒輪油泵裝置的外形尺寸符合圖1、表2和表5的規定；

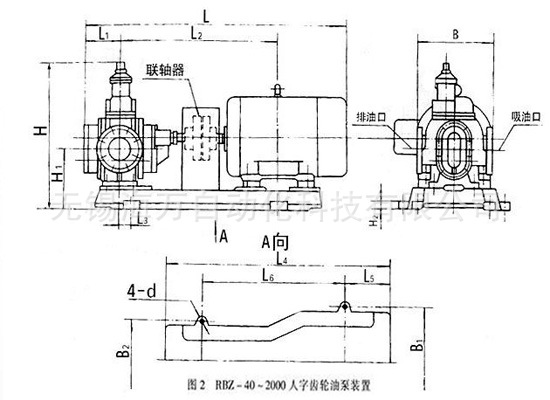

RBZ-40-2000人字齒輪油泵裝置的外形尺寸符合圖2、表2和表3的規定。

人字齒輪油泵4

人字齒輪油泵5

■ 外形尺寸

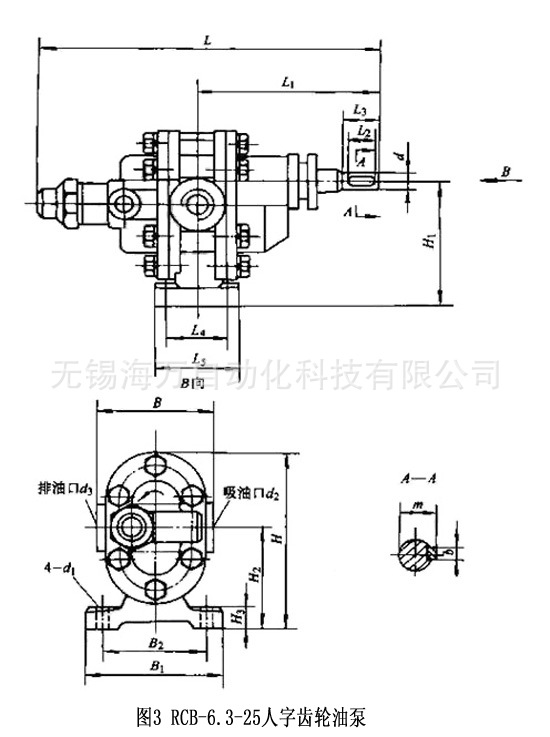

RCB-6.3-25人字齒輪泵的外形尺寸符合圖3、表4和表5的規定；

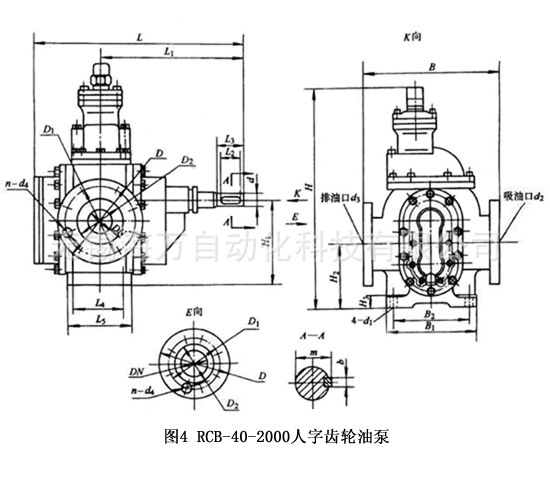

RCB-40-2000人字齒輪油泵的外形尺寸符合圖4、表3和表4的規定。

人字齒輪油泵7 人字齒輪油泵6

六、RCB-10人字齒輪油泵使用說明

1.本產品的使用范圍：
（1）輸出油液粘度范圍為N32～N460（工業潤滑油）。
（2）油液溫度不許超過60℃。
2.安裝及在使用之前的注意事項：
（1）在安裝時泵軸與電機軸必須同心，以防引起振動及造成不必要的損。
（2）在使用之前應檢查吸油口法蘭連接部分和進油管路是否有漏氣存在，在確定無誤時才可以開機使用。
3.在使用過程中應注意的問題：
在使用時發現壓力達不到額定壓力，流量不足，這是泵體頂部調整壓力的旋緊螺母因長期使用松動造成的，只需重新調整就能恢復正常。
若用戶購買本泵不馬上使用，或在使用一段時間后長期不用，應封死泵的吸、出油口，以免雜物進入泵體。
4.為滿足廣大用戶對人字齒輪油泵的不同需要和特殊要求，用戶可單獨訂貨，本廠可為用戶單獨制造。

RCB-10人字齒輪油泵生產廠家，品牌：無錫海萬
