一、電磁換向閥分類
按其工作位置數和通路數的多少可分為二位三通、二位四通、三位四通等；
按其復位和定位形式可分為彈簧復位式、鋼球定位式、無復位彈簧式；
按其閥體與電磁鐵的連接形式可分為法蘭連接和螺紋連接；
按其所配電磁鐵的結構形式可分為干式和濕式，每一類又有交流、直流、本整等形式，而且所需電源電壓又有好多種，因而在其結構上存在很多差別。
按照結構形式分又可分為座閥式換向閥、滑閥式換向閥、轉閥式換向閥。
二、電磁換向閥工作原理
電磁換向閥，它是利用電磁鐵通電吸合時產生的力來操縱滑閥閥芯移動的。由于它可以借助于按鈕開關，行程開關，限位開關，壓力繼電器等發出的電信號進行控制，故操縱方便，自動化程度高，在換向閥中應用最為廣泛。但由于受到電磁鐵的尺寸和推力的限制，電磁換向閥允許通過的流量較小，其通徑不大于10mm。
電磁閥里有密閉的腔，在的不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來檔住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油剛的活塞，活塞又帶動活塞桿，活塞竿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。

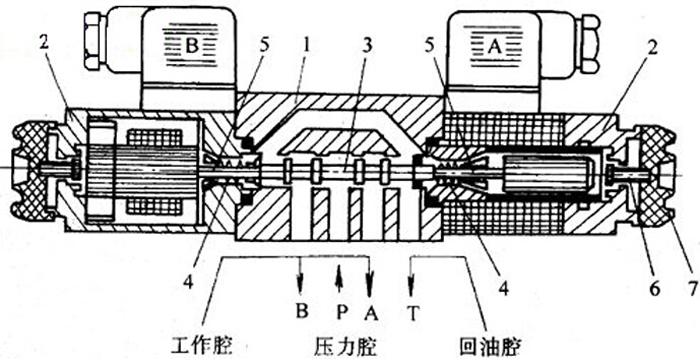

三、電磁換向閥的結構圖

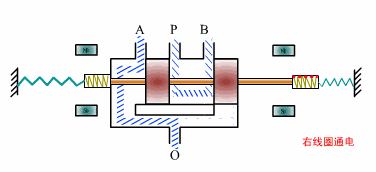

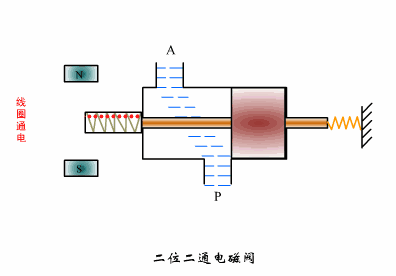

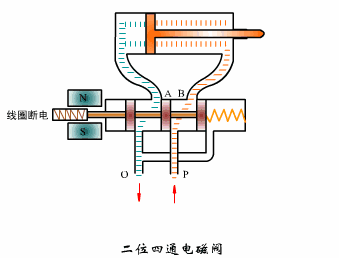

四、電磁換向閥的動圖
五、電磁換向閥使用注意事項
1、電磁閥通電時，不可用手動按鈕切換電磁閥；使用手動按鈕操作后，應予回復正常位置。
2、電磁閥之線圈不可放錯電壓，避免電磁閥線圈損壞。
3、復動電磁閥瞬間通電之使用，通電時間最少為0、1秒以上。
4、電壓供應要作穩壓裝置，定格電壓以10%以內供給，要避免突波產生。
5、長時間通電使用時，請考慮散熱之問題。
6、使用中間閉氣型電磁閥時，要特別注意，電磁閥與氣缸間是否有泄露現象，因而造成錯誤動作及移位情形。
電磁換向閥的工作原理、工作動圖、內部結構圖以及我們使用電磁換向閥應該了解的注意事項。無錫海萬專業電磁換向閥生產廠家，提供多種型號，價格實惠，質保一年，歡迎來電咨詢！
