4WMM16M手動換向閥

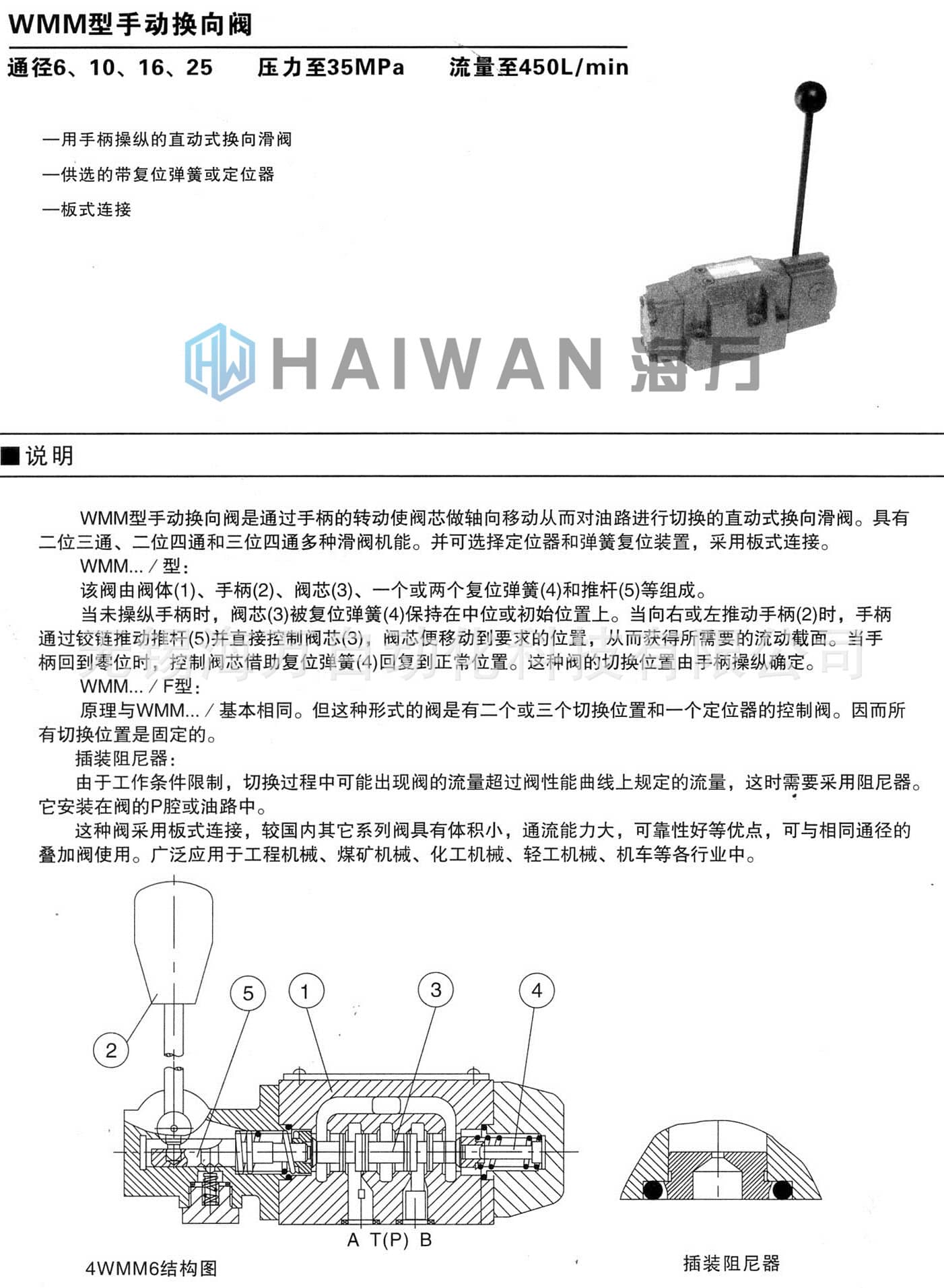

一、產品概述

4WMM16M手動換向閥,通徑6、10、16 25 壓力至35Mpa 流量至300L/min，WMM型手動換向閥是通過手柄的移動使閥芯做軸向移動從而對油路進行切換的直動式換向滑閥。具有二位三通、二位四通及三位四通多種滑閥機能，并可選擇定位器和彈簧復位裝置。采用板式連接。

4WMM……／型：
該閥由閥體①手柄②控制閥芯③一個或兩個復位彈簧④和推桿⑤等組成。當末操作手柄時，閥芯③被復位彈簧④保持在中位或初始位置上。當向右或左推動手柄②時，手柄通過鉸鏈推動推桿⑤并直接控制閥芯⑧，閥芯便移動到要求的位置，從而獲得所需要的流動截面。當手柄回到零位時，控制閥芯借助復位彈簧④回復到正常位置。這種閥的切換位置由手柄操縱確定。
4WMM……／F型：

原理與WMM……／型基本相同。但這種型式的閥是有二個或三個切換位置和一個定位器的控制閥。因而所有切換位置都是固定的。

4WMM16M手動換向閥

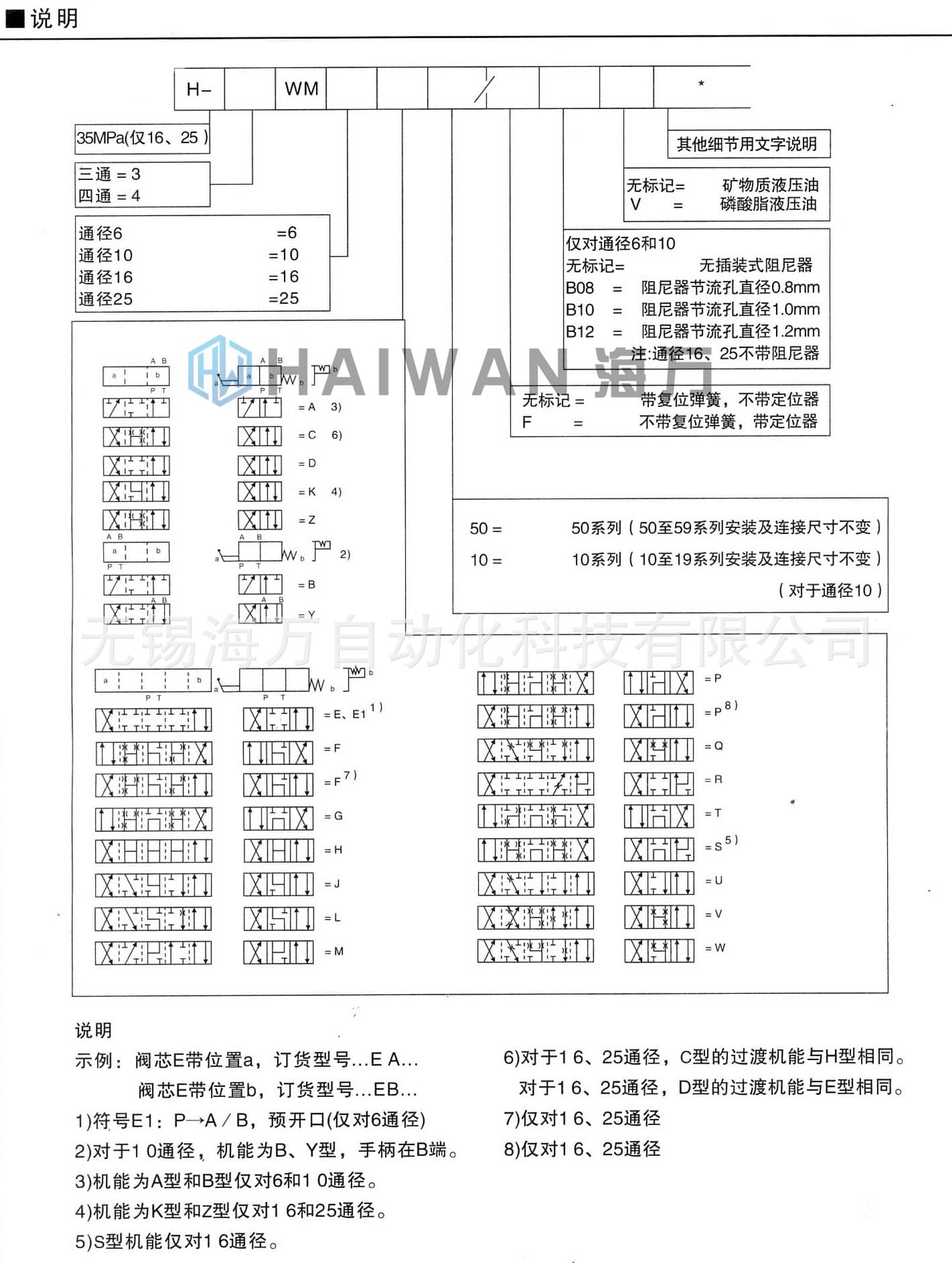

二、WMM型手動換向閥-型號說明

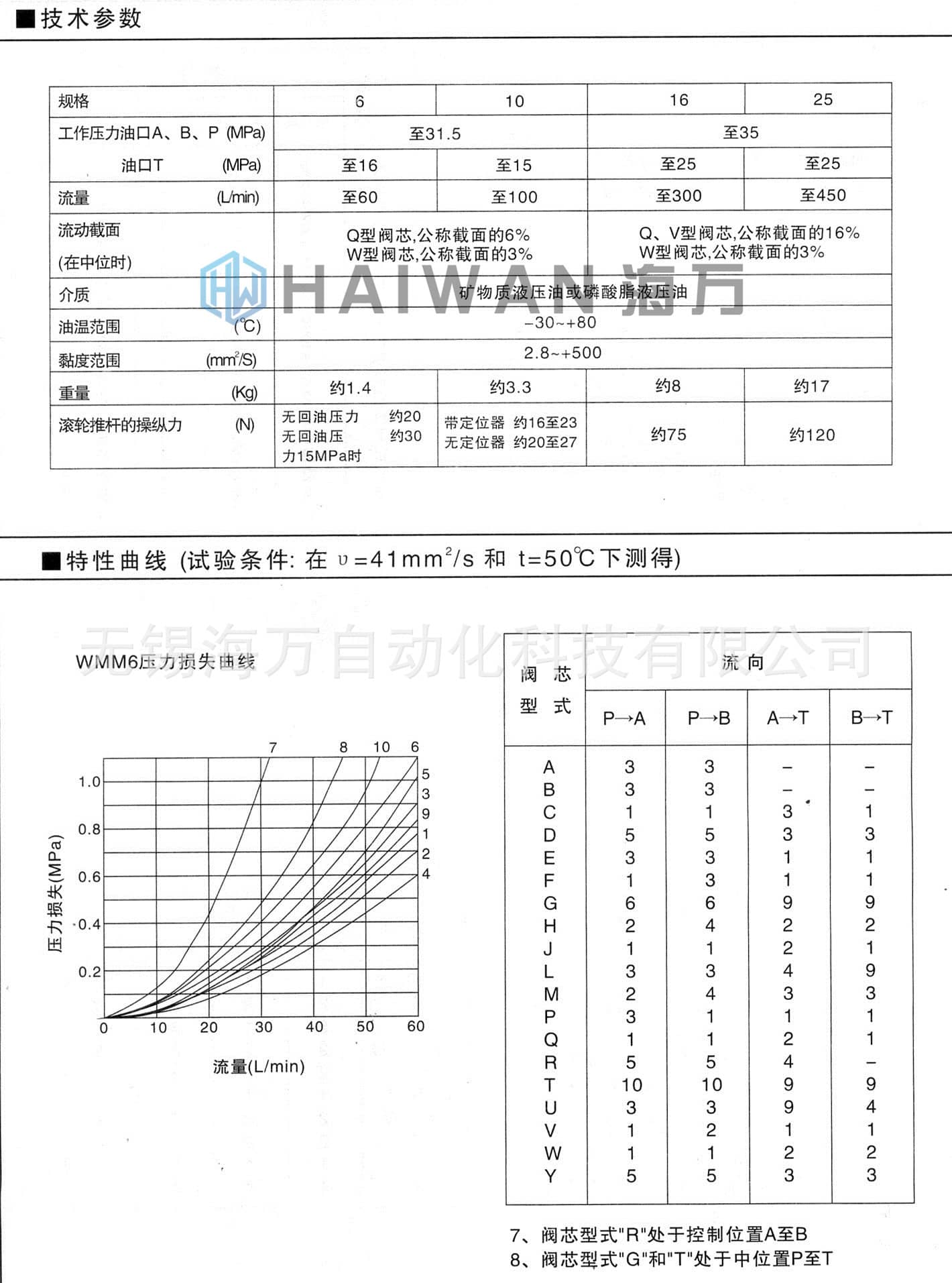

三、技術參數與流量

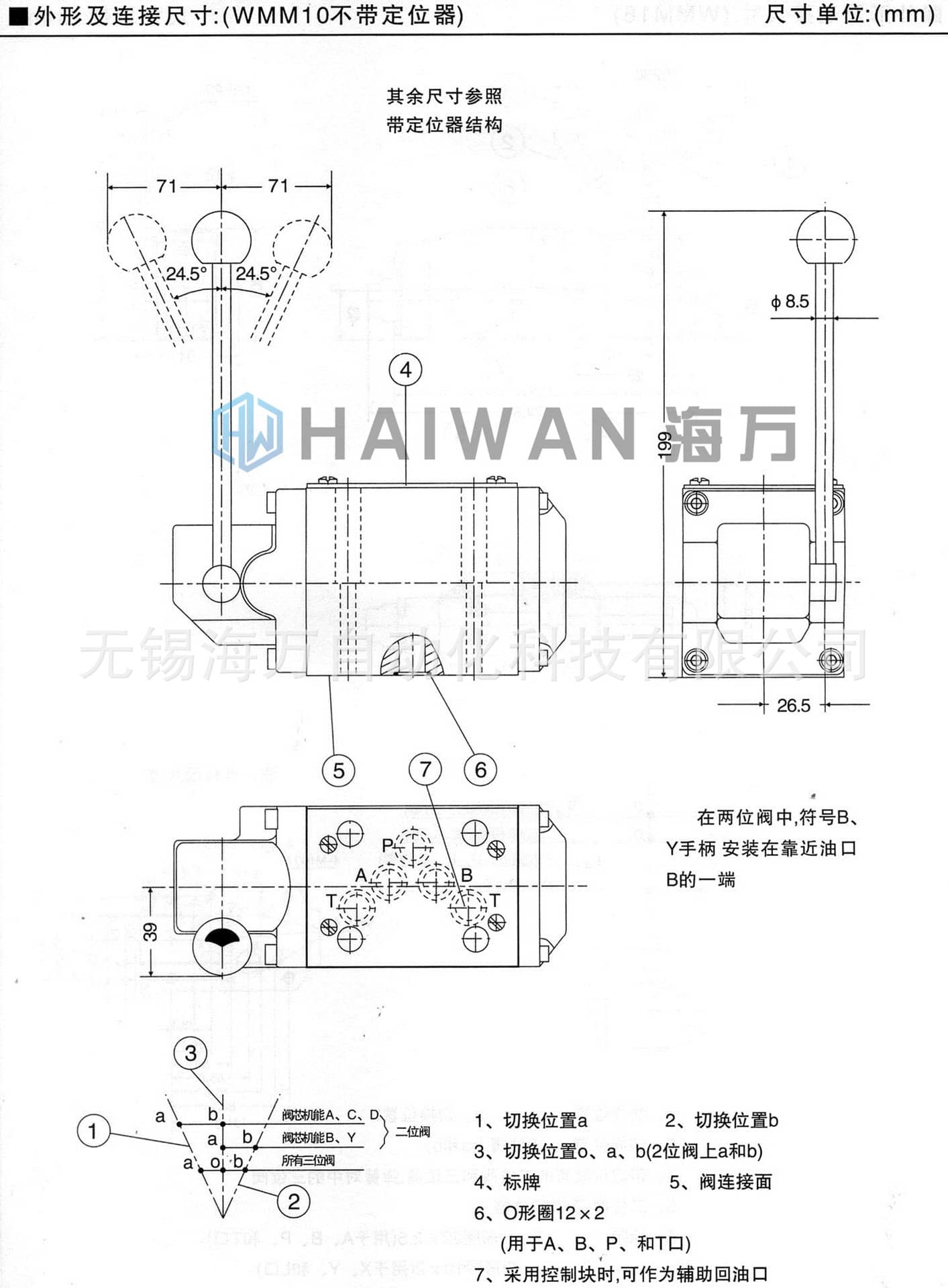

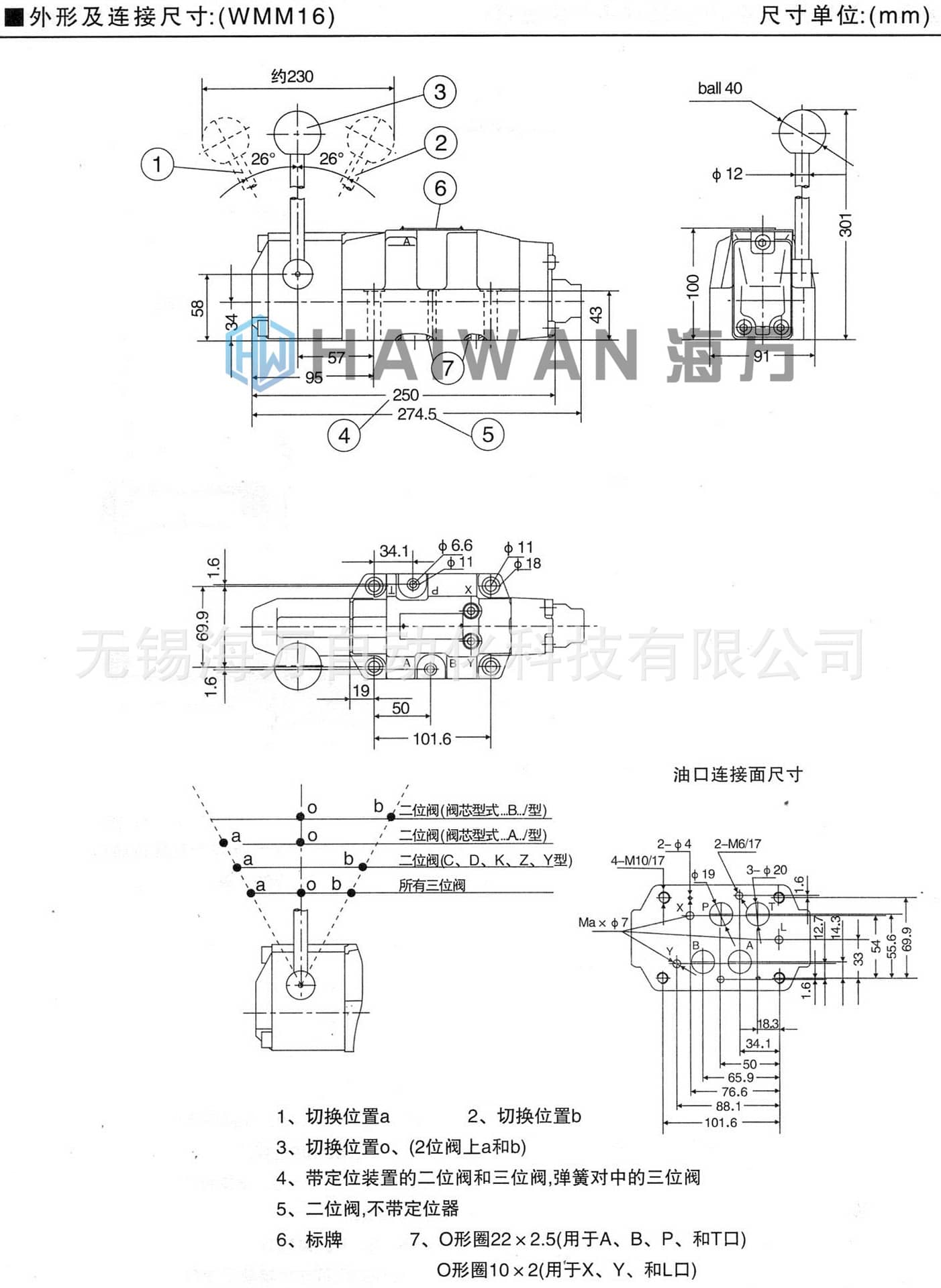

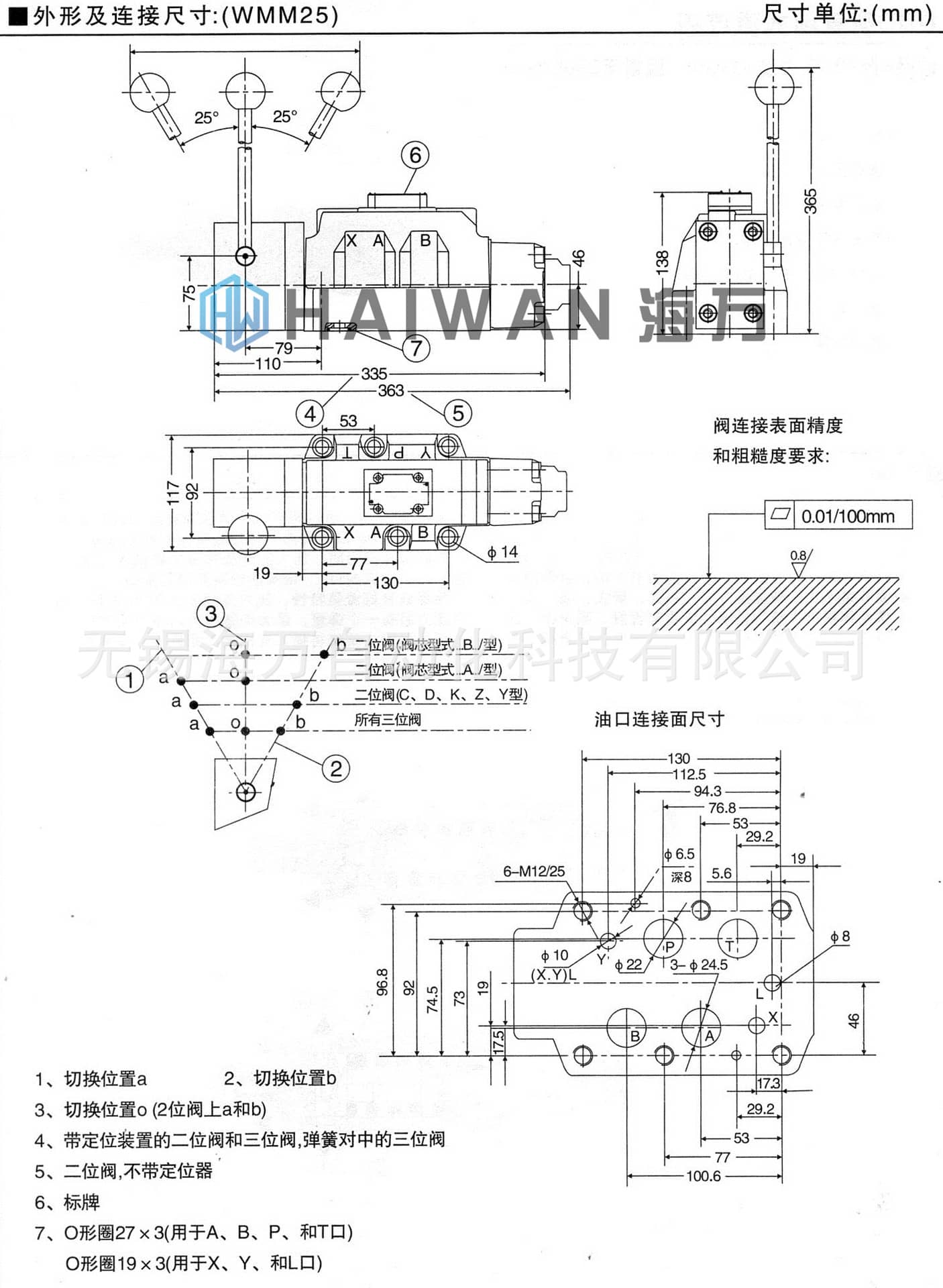

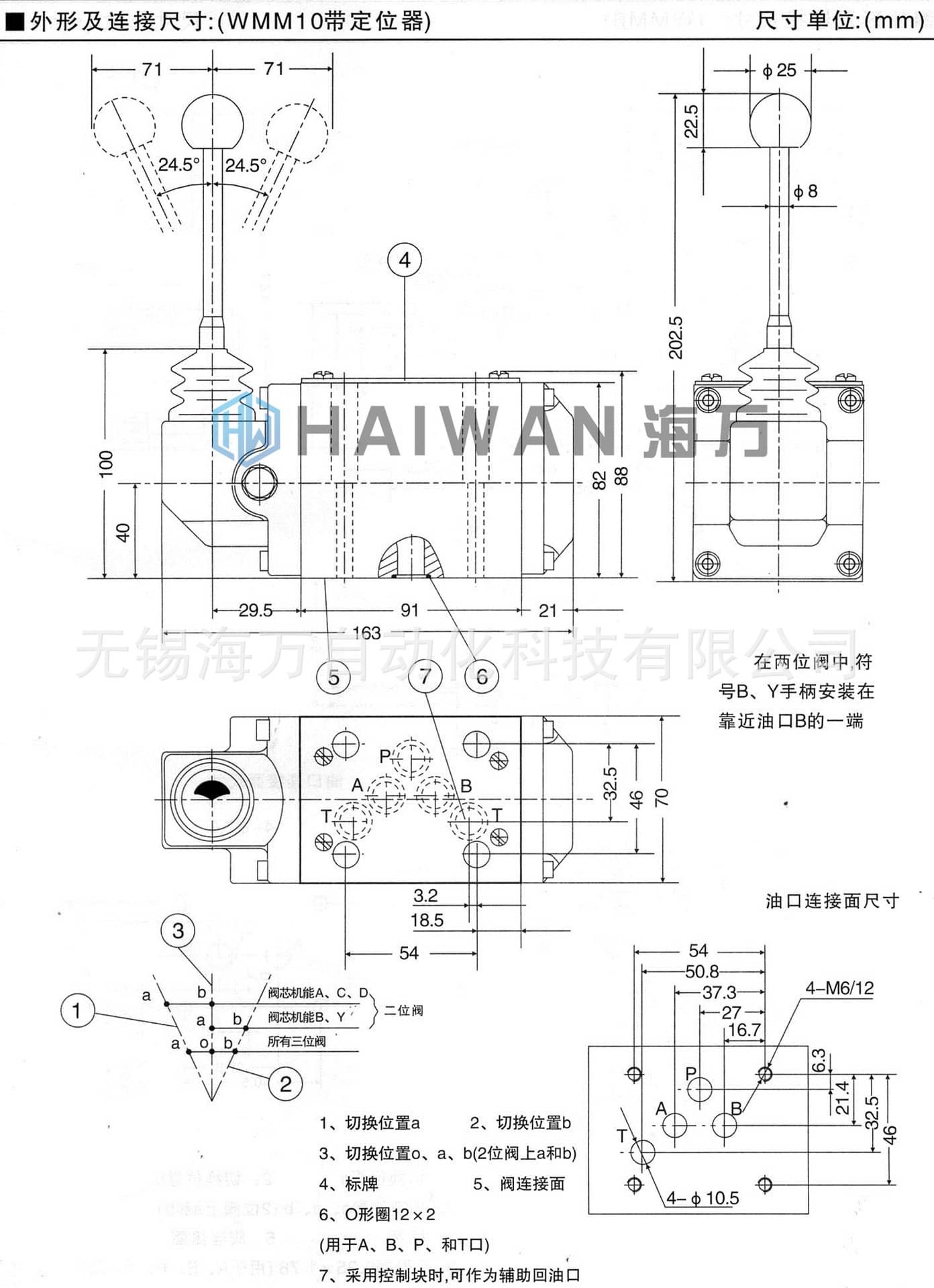

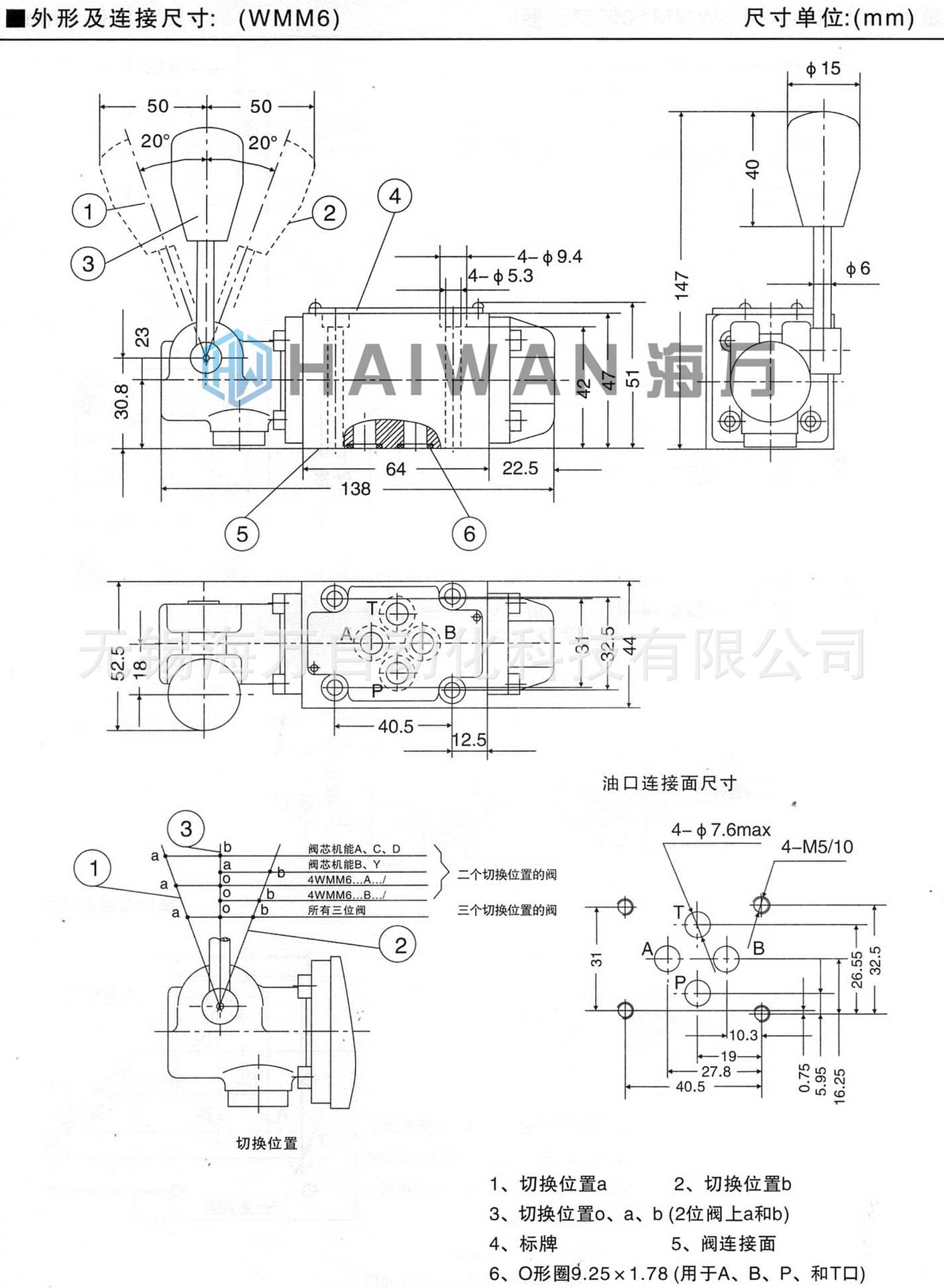

四、外形與連接尺寸

4WMM16M手動換向閥,無錫海萬專業WMM型手動換向閥生產廠家，提供多種WMM型手動換向閥型號(通徑6、10、16 25)，WMM型手動換向閥圖片，原理作用圖，結構尺寸圖；廠家直銷，價格實惠，質保一年，歡迎來電咨詢！
